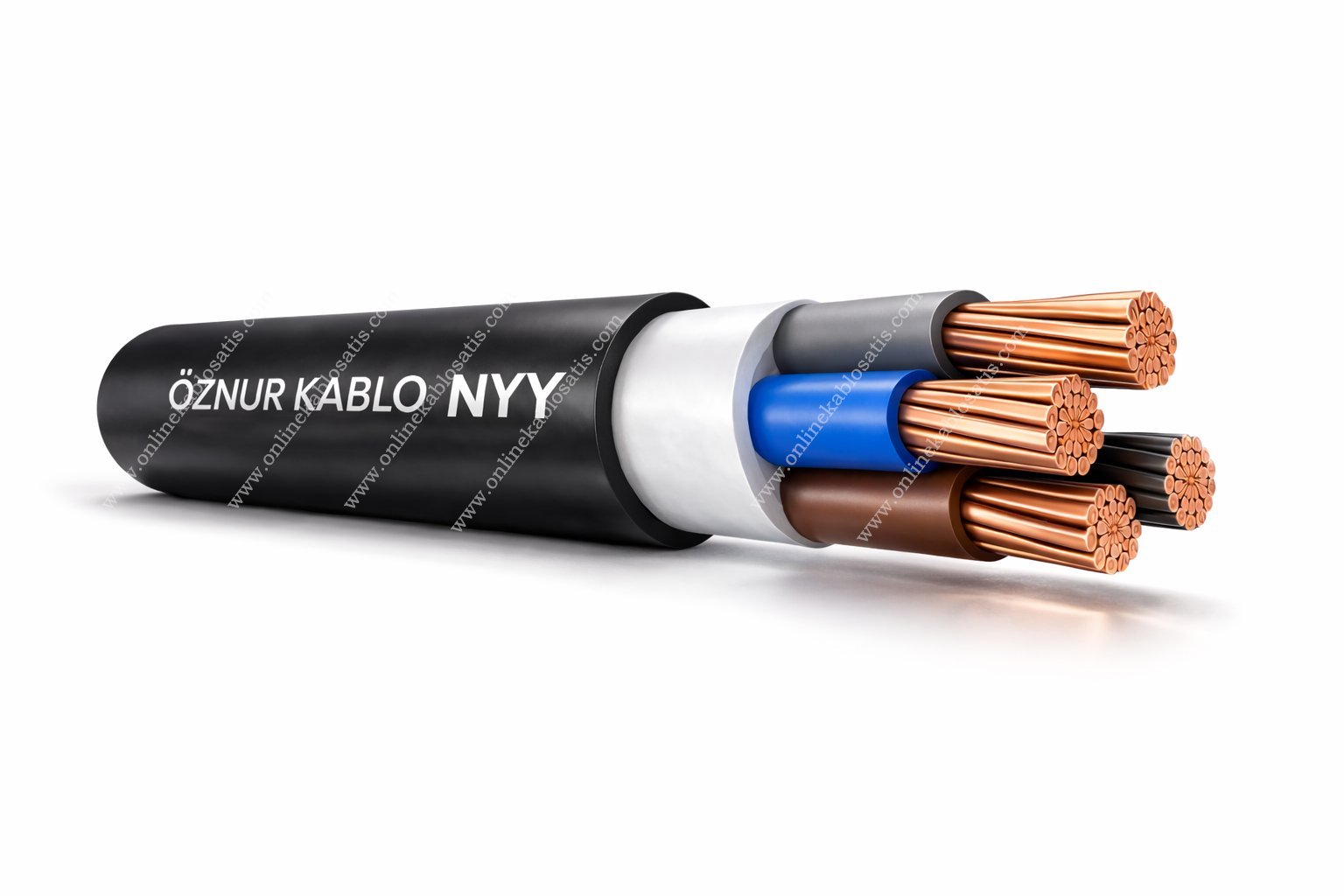

NYY Kablo Nedir?
NYY kablo, bakır iletkenli, PVC izolasyonlu ve PVC dış kılıflı, 0.6/1 kV gerilim sınıfına sahip bir enerji kablosudur. Sabit tesisatlar için tasarlanmış olup esnek olmayan yapıdadır. Zorlu çevre koşullarında güvenle kullanılabilir.
Temel özellikleri:
-
Bakır iletken, Class 2
-
PVC izolasyon
-
UV dayanımlı PVC dış kılıf
-
0.6/1 kV çalışma gerilimi
-
Toprak altına doğrudan döşenebilir
-
Sanayi ve bina projelerinde yüksek akım taşıma kapasitesi

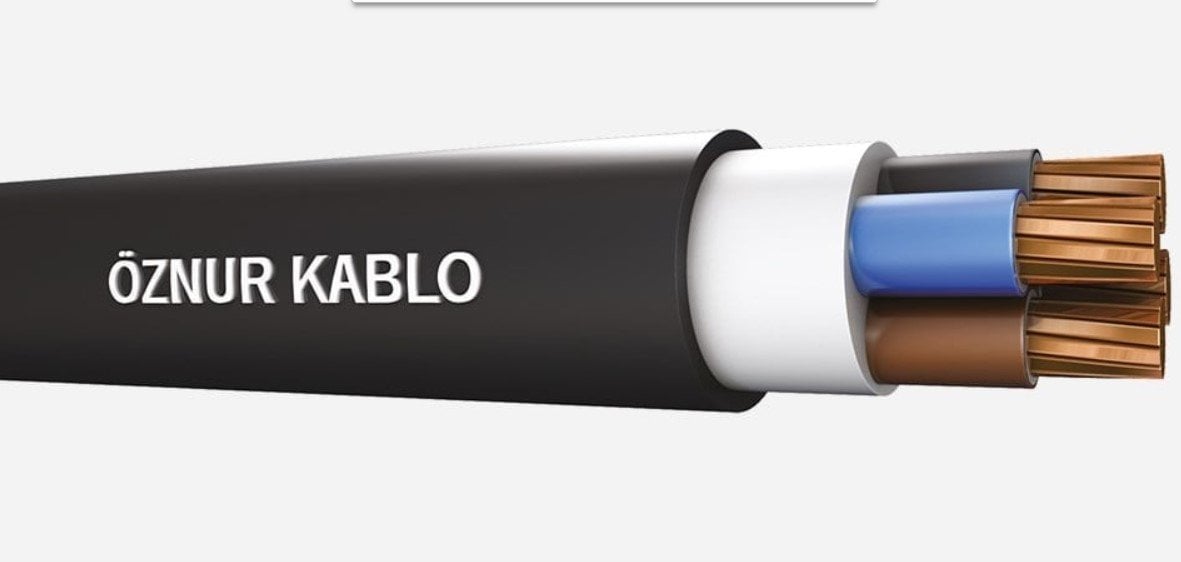

NYY Kablonun Yapısı ve Teknik
Özellikleri
İletken Yapısı
-
Elektrolitik tavlı bakır
-
Yüksek iletkenlik değeri
-
Düşük kayıplı enerji iletimi sağlar
İzolasyon
-
PVC malzemeden üretilmiştir
-
Elektriksel güvenlik sunar
-
Nem, rutubet ve darbelere karşı dayanıklıdır
Dış Kılıf
-
UV ışınlarına dayanıklı PVC dış kaplama
-
Mekanik etkilere karşı koruma sağlar
-
Dış saha ve toprak altı uygulamalarına uygundur
Gerilim Seviyesi
-
0.6/1 kV
-
Alçak gerilim enerji iletim hatlarında yaygın olarak tercih edilir.
-
NYY Kablo Nerelerde Kullanılır?
-
Toprak altı enerji iletim hatları
-
Dağıtım panoları
-
Bina giriş enerji hatları
-
Sanayi tesisleri
-
Aydınlatma hatları
-
OG/AG geçiş noktaları
-
Endüstriyel tesis içi enerji altyapıları
Toprak altına doğrudan döşenebilmesi, NYY kablonun en büyük avantajlarından biridir.
-
NYY Kablo Akım Taşıma Kapasitesi
NYY kablo akım taşıma kapasitesi, kablonun kesitine, damar sayısına ve döşeme koşullarına göre değişir. Aşağıdaki tablo ortalama değerleri göstermektedir:
Kesit – Akım Taşıma Kapasitesi (A)
3x2.5 NYY: 25–28 A
3x6 NYY: 42–46 A
4x6 NYY: 40–45 A
4x10 NYY: 55–60 A
4x16 NYY: 75–82 A
3x25+16 NYY: 95–115 A
3x35+16 NYY: 120–140 A
3x50+25 NYY: 150–170 A
3x70+35 NYY: 190–210 A
3x95+50 NYY: 230–260 A
1x240 NYY: 360–380 A
Değerler ortam sıcaklığı, döşeme şekli ve toprak yapısına göre değişkenlik gösterebilir.
