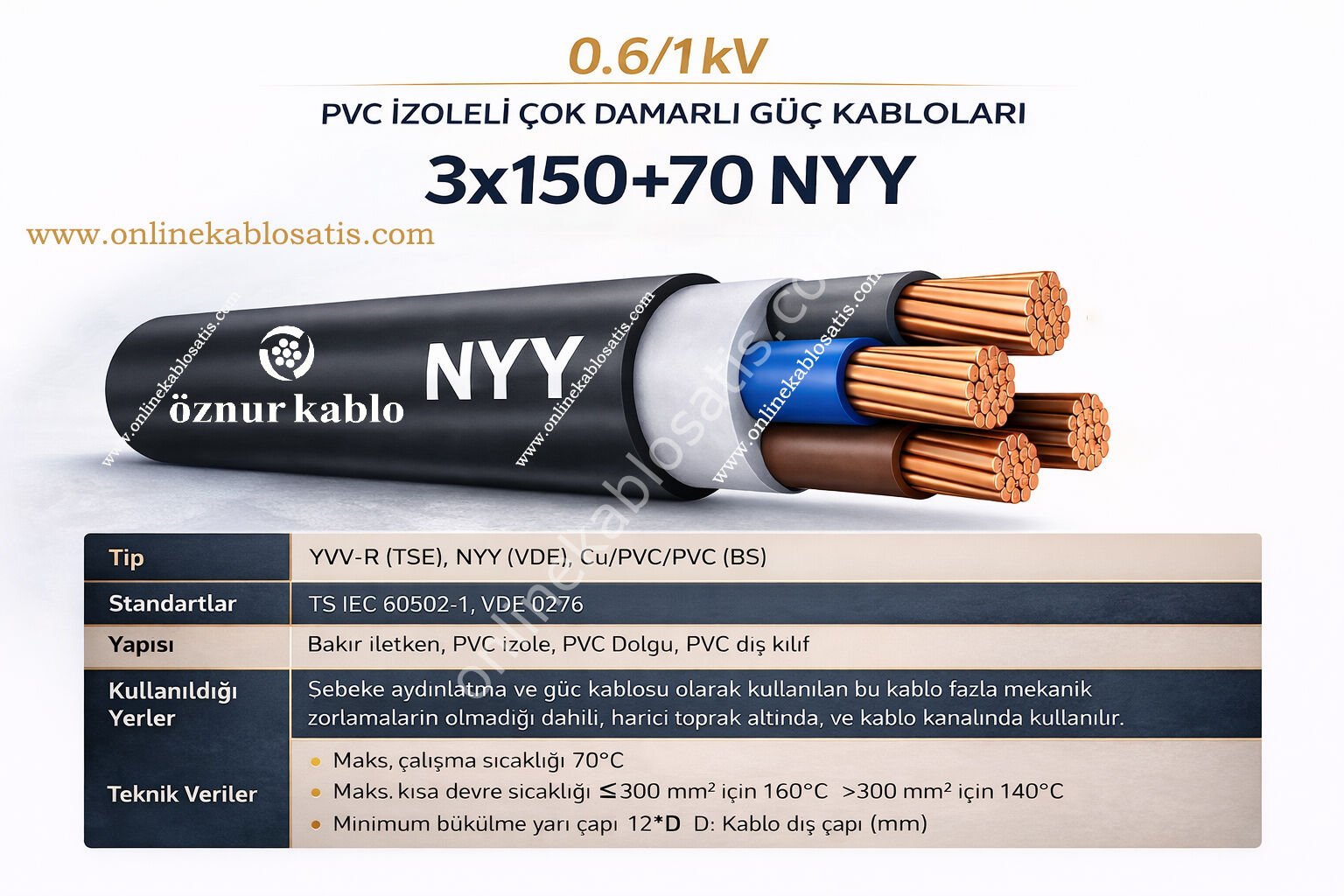

3x150+70 NYY KABLO ÖZNUR

NYY Kablo Nedir?

NYY kablo, bakır iletkenli, PVC izolasyonlu ve PVC dış kılıflı, 0.6/1 kV gerilim sınıfına sahip bir enerji kablosudur. Sabit tesisatlar için tasarlanmış olup esnek olmayan yapıdadır. Zorlu çevre koşullarında güvenle kullanılabilir.

Temel özellikleri:

• Bakır iletken, Class 2

• PVC izolasyon

• UV dayanımlı PVC dış kılıf

• 0.6/1 kV çalışma gerilimi

• Toprak altına doğrudan döşenebilir

• Sanayi ve bina projelerinde yüksek akım taşıma kapasitesi

NYY Kablonun Yapısı ve Teknik
Özellikleri

İletken Yapısı

• Elektrolitik tavlı bakır

• Yüksek iletkenlik değeri

• Düşük kayıplı enerji iletimi sağlar

İzolasyon

• PVC malzemeden üretilmiştir

• Elektriksel güvenlik sunar

• Nem, rutubet ve darbelere karşı dayanıklıdır

Dış Kılıf

• UV ışınlarına dayanıklı PVC dış kaplama

• Mekanik etkilere karşı koruma sağlar

• Dış saha ve toprak altı uygulamalarına uygundur

Gerilim Seviyesi

• 0.6/1 kV

• Alçak gerilim enerji iletim hatlarında yaygın olarak tercih edilir.

• NYY Kablo Nerelerde Kullanılır?

  • Toprak altı enerji iletim hatları

  • Dağıtım panoları

  • Bina giriş enerji hatları

  • Sanayi tesisleri

  • Aydınlatma hatları

  • OG/AG geçiş noktaları

  • Endüstriyel tesis içi enerji altyapıları

  Toprak altına doğrudan döşenebilmesi, NYY kablonun en büyük avantajlarından biridir.

NYY Kablo Akım Taşıma Kapasitesi

NYY kablo akım taşıma kapasitesi, kablonun kesitine, damar sayısına ve döşeme koşullarına göre değişir. Aşağıdaki tablo ortalama değerleri göstermektedir:

Kesit – Akım Taşıma Kapasitesi (A)

3x2.5 NYY: 25–28 A
3x6 NYY: 42–46 A
4x6 NYY: 40–45 A
4x10 NYY: 55–60 A
4x16 NYY: 75–82 A
3x25+16 NYY: 95–115 A
3x35+16 NYY: 120–140 A
3x50+25 NYY: 150–170 A
3x70+35 NYY: 190–210 A
3x95+50 NYY: 230–260 A
1x240 NYY: 360–380 A

Değerler ortam sıcaklığı, döşeme şekli ve toprak yapısına göre değişkenlik gösterebilir.
